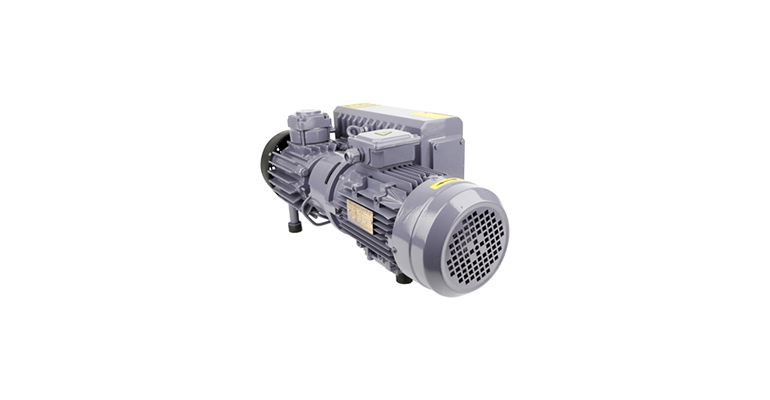

今天，小編主要介紹一下旋片真空泵在變頻器中的應用相關內容。旋片真空泵是油封式旋片真空泵，是獲得真空的基本設備。旋片真空泵吸氣口安裝有金屬絲網的粗過濾器，能防止固體的外來塵粒吸入泵腔。油分離器內安裝有高效油氣分離效果的排氣過渡器。停泵時，內置於吸氣口的吸氣閥使泵與被抽係統隔離，防止真空泵油返入被抽係統。泵由空氣冷卻。真空泵所有的泵均由直聯的電動機通過彈性聯軸器驅動。

真空泵是一種旋轉式變容真空泵，須有前級泵配合方可使用。其作用就是從真空室中抽除氣體分子，降低真空室內的氣體壓力，使之達到要求的真空度。在較寬的壓力範圍內有較大的抽速，對被抽除氣體中含有灰塵和水蒸汽不敏感。真空泵分類廣泛，主要有RH係列單級旋片真空泵、C係列雙級旋片真空泵、D係列雙級旋片真空泵等係列。

真空泵廣泛用於塑料機械、農藥化工、染料化工、磚瓦機械、低溫設備、造紙機械、醫藥化工、食品機械、工業電爐、電子行業、真空設備、化肥、冶金、石油、礦山、地基處理等領域。真空泵作用就是從真空室中抽出氣體分子，降低真空室內的氣體壓力，使之達到要求的真空度。

真空泵的負載問題如何解決？

真空泵的負載隨著真空度的增加而減小，在容器內空氣阻力大時，真空泵往往工作在過載狀態，隨著真空度的增加，電流下降，電機正常工作。當容器密封正常時，電機在過載狀態下工作時間短，不會造成燒電機的事情發生；當容器密封下降時，電機在過載狀態下工作時間延長，時有燒電機現象發生。

為解決泵過載的問題，傳統上采用以下方法：

1、采用機械式自動調壓旁通閥。

旁通閥安裝在羅茨真空泵的出口和入口之間的龐統管路上。此閥控製泵出入口之間的壓差不超過額定值。當壓差達到額定值時，閥門靠壓差作用自動打開，使羅茨真空泵出口和入口相通，使出入口之間的壓差迅速降低，這時羅茨真空泵在幾乎無壓差的負荷下工作。當壓差低於額定值時，閥自動關閉，氣體通過羅茨真空泵由前級泵抽走，帶有旁通溢流閥的羅茨真空泵可以與前級泵同時啟動，使機組操作簡單方便。

2、采用液力聯軸器

采用液力聯軸器也能防止泵的過載現象發生，使泵可以在高壓差下工作。液力連軸器安裝在泵和電動機之間。在正常工作狀態下，液力聯軸器由電動機端向泵傳遞額定力矩。羅茨真空泵的最大壓差由液力聯軸器所傳遞的最大轉矩來決定，而液力聯軸器的最大轉矩由其中的液體量來調節。當泵在高壓差下工作或前級泵同時啟動時，在液體聯軸器內產生了轉速差即滑動，隻傳遞一定的力矩，使泵減速工作。

3、采用真空電氣組件控製泵入口壓力

在羅茨真空泵的入口管路處安裝真空膜盒繼電器或電接點真空壓力等壓力敏感組件。　　

為了保護電機，部分旋片真空泵廠家采用變頻器，用電流互感器和電流變送器檢測電機的實際電流，然後將轉換後的模擬量信號輸入變頻器，讓變頻器做PID運算，從而控製電機的電流和電機的轉速，最後達到保護電機的目的。

無論容器的密封性能好壞，變頻器不需要任何外圍輔助設備情況下，均可以控製電機電流在電機額定值以內，且控製範圍內可以任意調整，控製精度達到±1%。在此基礎上，使旋片真空泵以最高效率運行，以最快速度到達設定的真空度。同時變頻器還可以快速識別真空泵堵轉電流和負載電流。當真空泵因機械原因堵轉時，能夠立即識別並報警停機，防止故障進一步擴大。

進口旋片真空泵在變頻器中的應用，不僅在成本上省去了傳統的機械防過載裝置，同時簡化了變頻控製電路，綜合效益大幅度提高。在實際使用中，獲得了真空泵生產廠家的一致好評。
